¶ Yoke-KEYW 轻触开关模块
Yoke-KEYW 是一款专为 3D 打印作品设计的轻触开关模块。 模块通过标准接口与 Root 主机连接，用户可以快速为 3D 打印作品添加可控按键交互功能，让静态模型具备更强的操作性和互动性。
¶ 模块简介&主要特性
Yoke-KEYW 包含带灯的轻触开关，相比普通按键模块，可同时实现按键输入与状态反馈，让 3D 打印作品的交互设计更简洁、走线更少、安装更方便。
| 项目 | 说明 |
|---|---|
| 模块接口 | RS-Port |
| 供电 | 由 Root 主机电源提供 |
| 通信方式 | GPIO |
| 适配主机 | RootMaker / Root 系列兼容主机 |
主要特性：
- 单个带底灯的轻触开关，可安装键帽
- 适合 3D 打印模型交互控制
- 灯光既可作为背光，也可用于状态显示
- 使用RS-Port与 Root 主机快速连接
- 可配合 Zoner 项目模板快速完成配置
¶ 使用说明
使用 Yoke-KEYW 前，请确认 Root 主机已正确烧录适配按键控制的固件或项目模板。
¶ 与 Root 主机连接

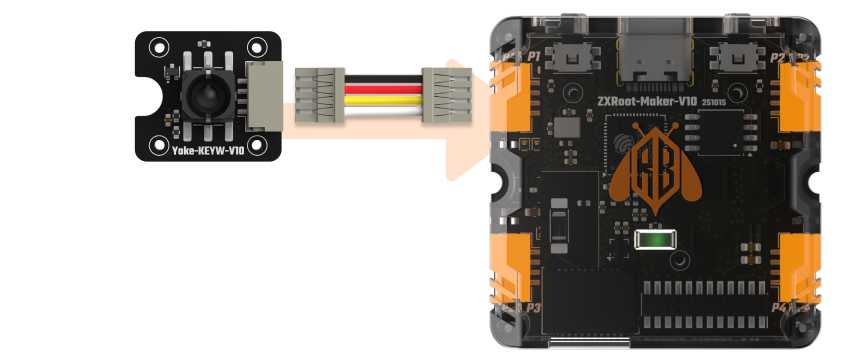

Yoke-KEYW 可通过 RS-Port 线缆连接到 Root 主机。
连接时请注意：
- 请在断电状态下连接或拔出模块。
- 确认接口方向正确，避免反插。
¶ 安装建议：
- 建议在按键周围预留适当活动空间，避免外壳或结构件持续压迫按键。
- 若需要状态指示，需要使用带导光结构的键帽。
- 若用于封闭模型内部，应预留维护开口。
- 建议使用螺丝柱、卡扣或限位结构固定模块，避免模块在使用过程中松动。
¶ 供电需求
| 项目 | MAX | Type | Min |
|---|---|---|---|
| 供电电流(mA) | 10mA | ||
| 供电电压(V) | 3.3V |
¶ 硬件规格
| 项目 | 参数 |
|---|---|
| 模块型号 | Yoke-KEYW |
| 模块名称 | 轻触开关模块 |
| 接口形态 | RS-Port |
| 适用场景 | 3D打印模型功能控制、状态指示、互动装置 |
| 适配主机 | RootMaker / Root 系列兼容主机 |
| 固定方式 | 结构件固定 / 胶粘固定 / 螺丝固定，视项目结构而定 |
¶ 3D安装结构文件
📄
3D STEP文件 ZXYoke-KEYW-V10.step
STEP · V1.0 · 961 KB
¶ 常见问题
¶ 轻触开关按下没反应怎么办？
请检查以下内容：
- 按键按下是否有清脆的“click”声音
- Root 主机是否正常供电。
- 模块是否连接到正确的 RS-Port 接口。
- 接口方向是否正确。
- 固件是否支持。
¶ 轻触开关的背光灯不亮怎么办？
可能原因包括：
- 物理遮挡。
- 固件中没有相应的逻辑，或没有配置控制按键灯的GPIO。
- 数据线连接异常。
¶ 可以在通电时插拔 Yoke-KEYW 吗？
不建议热插拔。
请在断电状态下连接或拔出模块，以避免接口短路、信号异常或模块损坏。
