¶ Yoke-LCD1D54C 1.54寸触摸显示模块
Yoke-LCD1D54C 是一款安装于 Root 主机上的 1.54 英寸彩色触摸显示模块，分辨率为 240 × 240 像素。
通过该模块，用户可以为 3D 打印作品增加图形界面、状态显示和触摸交互功能，适用于设备面板、桌面终端、互动装置、智能摆件以及各类创意项目。
¶ 模块简介&主要特性
Yoke-LCD1D54C 通过 F-BUS 与主机连接，集成彩色 LCD 显示屏和触摸功能，其中显示通过 SPI 通信，触摸通过 IIC 通信，可用于显示设备状态、菜单界面、传感器数据以及用户自定义内容。
| 项目 | 说明 |
|---|---|
| 模块接口 | F-BUS |
| 显示尺寸 | 1.54 英寸 |
| 分辨率 | 240 × 240 |
| 显示类型 | 彩色 LCD |
| 触摸功能 | 电容触摸 |
| 通信接口 | 显示：SPI；触摸：IIC |
| 安装方式 | 主机扩展 |
主要特性：
- 1.54 英寸彩色 LCD 显示屏
- 240×240 分辨率显示
- 支持触摸交互功能
- F-BUS 即插即用扩展
- 可显示文字、图标、菜单和实时数据
- 适用于状态显示、控制面板和交互界面
- 适合嵌入各类 3D 打印外壳和设备结构
¶ 使用说明
¶ 模块安装
Yoke-LCD1D54C 安装于 RootMaker 主机顶部，需要先拆除主机底部四角固定螺丝。
安装步骤：
- 完全断电并断开电池。
- 使用螺丝刀拆除主机底部四角固定螺丝。
- 将显示模块与主机上的 F-BUS 接口对准。
- 确认双排排针与排母完全对应后垂直压入。
- 使用螺丝重新固定主机与模块。
¶ 安装注意事项
请务必确认排针与接口完全对齐后再进行安装。
若发生错位插入，可能导致模块、主机或接口损坏。
安装时请注意：
- 需断电状态下安装或拆卸模块。
- 请勿倾斜插入，或使用过大力量强行安装。
- 如发现插接阻力明显异常，请立即停止并检查接口位置。
- 安装完成后应确认模块与主机贴合平整。
¶ 安装建议
Yoke-LCD1D54C 适合作为设备前面板、控制终端或状态显示窗口使用。
设计 3D 打印结构时建议：
- 为屏幕预留完整显示窗口。
- 避免结构件遮挡触摸区域。
- 预留足够的手指操作空间。
- 预留维护和拆装空间。
- 屏幕边缘避免受到持续挤压。
¶ 供电需求
Yoke-LCD1D54C 的功耗，会根据显示内容和背光亮度动态变化。
| 项目 | MAX | Typ. | Min |
|---|---|---|---|
| 供电电流(mA) | 100mA | ||
| 供电电压(V) | 3.3V |
¶ 硬件规格
| 项目 | 参数 |
|---|---|
| 模块型号 | Yoke-LCD1D54C |
| 模块名称 | 1.54寸触摸显示模块 |
| 接口形态 | F-BUS |
| 显示尺寸 | 1.54 英寸 |
| 分辨率 | 240 × 240 |
| 显示颜色 | 彩色 |
| 触摸功能 | 电容触摸 |
| 通信接口 | 显示：SPI；触摸：IIC |
| 显示驱动 | ST7789 |
| 适配主机 | RootMaker / Root 系列兼容主机 |
| 安装方式 | 主机堆叠安装 |
¶ 接口定义
| LCD PIN | RootMaker IO |
|---|---|
| LCD_CS | GPIO05 |
| LCD_RS | GPIO03 |
| LCD_SCK | GPIO12 |
| LCD_SDA | GPIO09 |
| LCD_RST | GPIO10 |
| LCD_BL | GPIO07 |
| TP_SCL | GPIO40 |
| TP_SDA | GPIO41 |
| TP_RST | GPIO02 |
| TP_INT | GPIO01 |

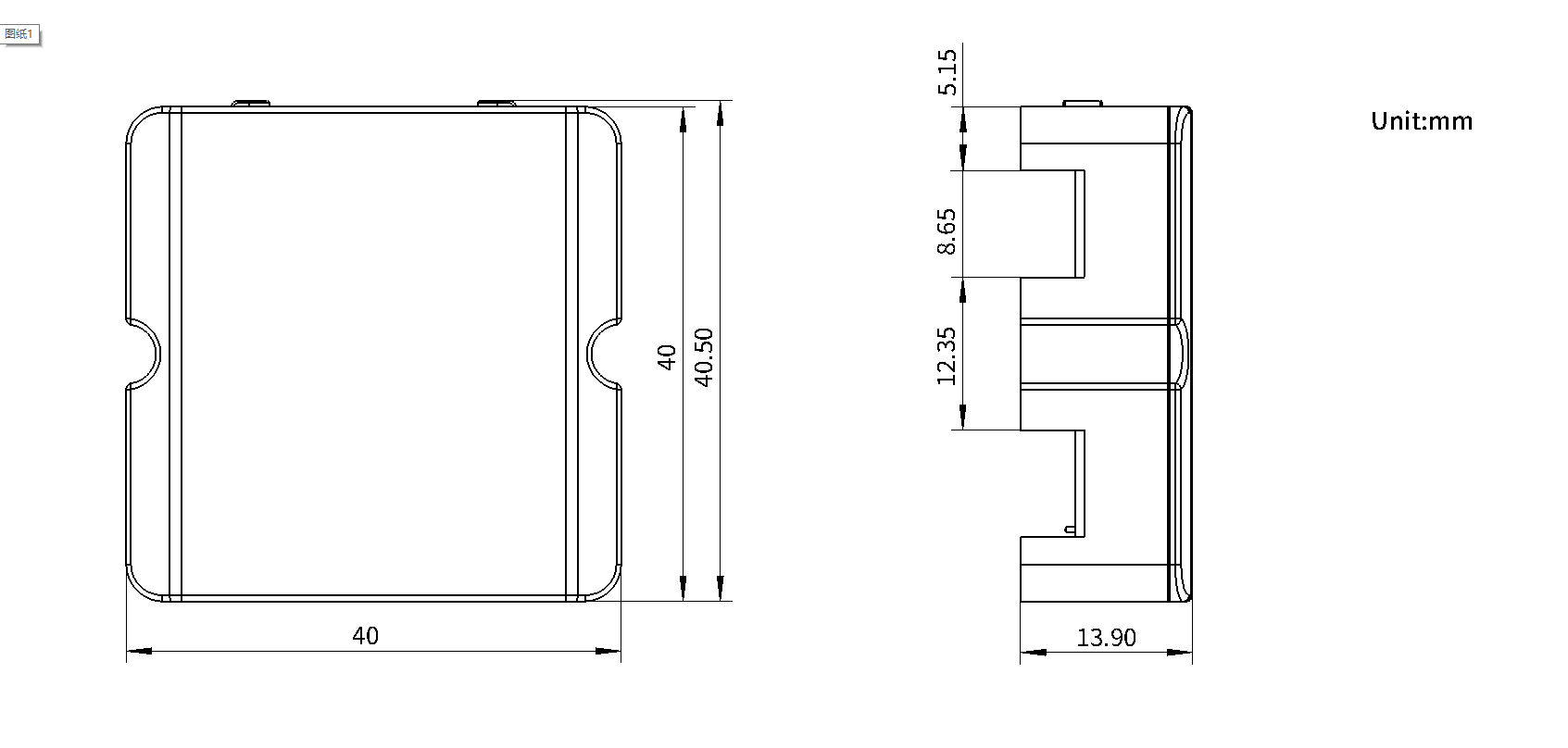

¶ 3D安装结构文件
📄
3D STEP文件 ZXYoke-LCD1D54C-V10.step
STEP · V1.0 · 8.21 MB
¶ 常见问题
¶ 模块安装后无显示怎么办？
请检查以下内容：
- 模块是否完全插入 F-BUS 接口。
- 排针是否存在错位安装情况。
- 主机是否正常供电。
- 固件是否支持显示模块。
- 模块安装过程中是否造成排针弯曲。
¶ 屏幕显示异常或花屏怎么办？
可能原因包括：
- 固件配置错误。
- 显示驱动未正确初始化。
- 模块未完全安装到位。
- 接口接触不良。
建议重新安装模块并检查软件配置。
¶ 触摸功能无法使用怎么办？
请检查：
- 固件是否启用了触摸功能。
- 触摸驱动是否已正确配置。
- 模块是否安装到位。
- 屏幕表面是否存在影响触摸的覆盖物。
¶ 可以在通电时安装或拆卸模块吗？
禁止热拔插。
涉及到拆装螺丝，请在完全断电且断开电池的状态下安装或拆卸模块，以避免接口短路、通信异常或模块损坏。
¶ 安装时排针插歪了或怀疑插歪了怎么办？
请立即断电并拆下模块。
检查排针是否弯曲、变形或发生短路后再重新安装。
若发现针脚已经损坏，请停止继续使用并更换相关部件，以免造成进一步损坏。
