¶ Yoke-TOUCH4 四通道触摸模块
Yoke-TOUCH4 是一款专为 3D 打印互动作品设计的四通道触摸输入模块，可用于触摸按键、隐藏式交互面板、桌面互动装置等场景。 模块通过标准接口与 Root 主机连接，用户可以快速为 3D 打印作品增加触摸交互能力，让模型具备更自然、更简洁的人机交互体验。
¶ 模块简介&主要特性
Yoke-TOUCH4 集成四路独立触摸检测通道，采用按压式快拆端子设计，通过双头杜邦针、导线等方式扩展触摸区域。
模块内部支持高灵敏度电容触摸检测，可自动适应一定程度的环境变化，并降低误触发概率，适合嵌入式交互场景使用。
| 项目 | 说明 |
|---|---|
| 模块接口 | RS-Port |
| 供电 | 由 Root 主机电源提供 |
| 输入类型 | 电容触摸输入 |
| 通道数量 | 4路独立触摸通道 |
| 接线方式 | 按压式快拆端子 |
| 适配主机 | RootMaker / Root 系列兼容主机 |
主要特性：
- 支持4路独立触摸输入
- 支持导电打印件作为触摸区域
- 可通过双头杜邦针快速连接触摸结构
- 支持导线 + 金属触摸盘扩展使用
- 适合隐藏式触摸按键和无开孔交互结构
- 使用RS-Port与 Root 主机快速连接
- 可配合 Zoner 项目模板快速完成配置
¶ 使用说明
使用 Yoke-TOUCH4 前，请确认 Root 主机已正确烧录支持触摸输入的固件或项目模板。

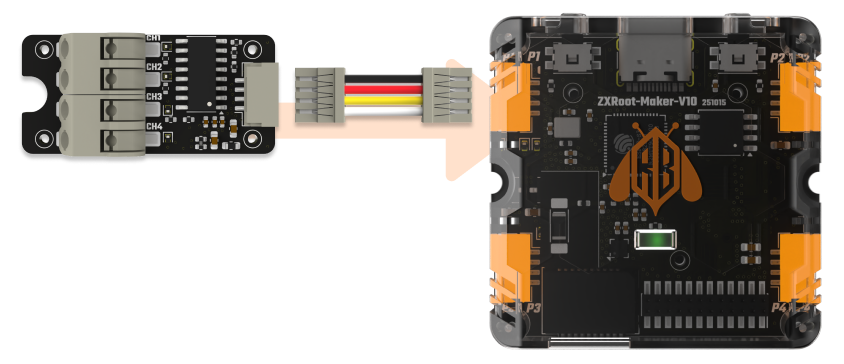

¶ 与 Root 主机连接
Yoke-TOUCH4 可通过 RS-Port 线缆连接到 Root 主机。
连接时请注意：
- 请在断电状态下连接或拔出模块。
- 确认接口方向正确，避免反插。
- 若触摸检测异常，请优先检查触摸线是否过长或接触不良。
- 建议避免触摸线与高压、高频或大电流线路并行布线。
¶ 触摸结构与安装方式
Yoke-TOUCH4 可通过不同结构实现多种触摸交互方式。
例如：
- 导电打印耗材触摸区域
- 金属触摸片
- 铜箔贴片
- 金属螺丝触摸点
- 导线延伸触摸面板
- 隐藏式面板背触摸结构
¶ 安装建议：
- 建议触摸区域背后避免大面积金属结构。
- 若使用导电打印件，建议保证导电路径连续且稳定。
- 触摸线越短，抗干扰能力通常越强。
- 若触摸区域位于塑料壳内部，建议减小外壳厚度以提高灵敏度。
- 避免触摸线靠近电机、电源模块或高频设备。
- 对于大型触摸区域，可适当增加触摸阈值避免误触。
¶ 供电需求
| 项目 | MAX | Type | Min |
|---|---|---|---|
| 供电电流(mA) | 20mA | ||
| 供电电压(V) | 3.3V |
¶ 硬件规格
| 项目 | 参数 |
|---|---|
| 模块型号 | Yoke-TOUCH4 |
| 模块名称 | 四通道触摸模块 |
| 接口形态 | RS-Port |
| 输入类型 | 电容触摸输入 |
| 通道数量 | 4路 |
| 接线方式 | 按压式快拆端子 |
| 适用场景 | 3D打印互动结构、隐藏按键、触摸面板、创意交互装置 |
| 适配主机 | RootMaker / Root 系列兼容主机 |
| 固定方式 | 结构件固定 / 胶粘固定 / 螺丝固定，视项目结构而定 |
¶ 3D安装结构文件
📄
3D STEP文件 ZXYoke-TOUCH4-v10.step
STEP · V1.0 · 1.27 MB
¶ 常见问题
¶ Yoke-TOUCH4 无法检测触摸怎么办？
请检查以下内容：
- Root 主机是否正常供电。
- 模块是否连接到正确的 RS-Port 接口。
- 接口方向是否正确。
- 固件是否支持触摸模块。
- 触摸区域是否正确连接到对应端子。
¶ 触摸误触发怎么办？
可能原因包括：
- 触摸线过长。
- 周围存在强干扰源。
- 触摸区域面积过大。
- 触摸区域距离金属结构过近。
- 电源纹波或接地不稳定。
建议：
- 缩短触摸连接线。
- 远离电机和高频模块。
- 减小触摸区域面积。
- 增加绝缘层厚度。
- 更换适配器。
¶ 导电打印件无法稳定触摸怎么办？
可能原因包括：
- 导电耗材电阻过高。
- 导电路径过长。
- 接触点连接不稳定。
- 外壳厚度过厚。
建议：
- 缩短导电路径，使末端导线距离面板更近。
- 增加导电区域面积。
- 使用更稳定的连接方式。
- 降低触摸区域与手指之间的间隔厚度。
¶ 可以在通电时插拔 Yoke-TOUCH4 吗？
不建议热插拔。
请在断电状态下连接或拔出模块，以避免接口短路、信号异常或模块损坏。
¶ Yoke-TOUCH4 可以连接普通导线吗？
可以。
模块支持直接连接导线、金属片、铜箔、导电打印结构等多种触摸介质，用户可以根据项目需求自由设计交互结构。
