¶ Ryzobee 快速入门指南
欢迎使用 Ryzobee。
Ryzobee 是面向 3D 打印创作者、Maker、开发者和教育用户的模块化电子生态，帮助用户用更简单的方式为 3D 打印作品添加灯光、动作、传感、显示、语音和联网能力。
通过 Root 主机、Yoke 配件和 Zoner 平台，用户可以更快完成从想法、结构设计、模块连接到项目运行的完整流程。
¶ 1. 使用 Ryzobee 你能做什么
Ryzobee 可以让原本静态的 3D 打印作品拥有电子功能和交互能力。
你可以将 Root 主机安装在模型内部，再根据项目需求连接不同的 Yoke 模块，让作品具备灯光、运动、感知、显示、语音或联网功能。
常见应用包括：
| 应用方向 | 可以实现的效果 |
|---|---|
| 灯光项目 | RGBW 氛围灯、模型发光、状态灯、机箱灯效 |
| 运动项目 | 舵机摆件、旋转结构、桌面机器人、小车或云台 |
| 传感项目 | 人体感应、空气质量检测、温度分布检测 |
| 显示项目 | 状态面板、表情屏幕、传感器数据仪表盘 |
| 语音项目 | AI 对话机器人、语音控制灯光、语音控制电机 |
| 便携项目 | 电池供电装置、无线供电摆件、桌面展示作品 |
Ryzobee 的目标不是让用户从零开始搭电路，而是帮助用户更快完成一个可以运行、可以展示、可以分享的作品。
¶ 2. 0 编程 / 0 焊接 / 即插即用
Ryzobee 面向快速制作和项目复刻场景设计。
对于大多数官方项目模板，用户不需要编写代码，也不需要焊接电路，只需要按照说明连接模块，并通过 Zoner 平台完成配置和固件烧录。
基本使用流程如下：
- 选择一个项目模板。
- 准备 Root 主机和所需 Yoke 模块。
- 按照接线图连接模块。
- 使用 Zoner 烧录固件或配置项目。
- 上电运行项目。
- 将主机和模块安装到 3D 打印结构中。
对于新手用户，推荐从以下项目开始：
| 入门项目 | 推荐组合 |
|---|---|
| 第一个灯效项目 | RootMaker + Yoke-TRGBW |
| 按键控制灯光 | RootMaker + Yoke-KEYW + Yoke-TRGBW |
| 人体感应灯 | RootMaker + Yoke-RAD60 + Yoke-TRGBW |
| 小型状态面板 | RootMaker + Yoke-1D54C |
| 空气质量监测 | RootMaker + Yoke-SCD4x + Yoke-1D54C |
如果你是开发者，也可以使用 Arduino 或 ESP-IDF 自行修改项目逻辑，进一步实现自定义功能。
¶ 3. 如何配合 3D 打印进行设计
Ryzobee 很适合与 3D 打印结合使用。
在进行模型设计时，可以提前为 Root 主机、Yoke 模块、线缆和固定结构预留空间，让电子部分更容易安装、维护和展示。
建议在设计 3D 打印结构时重点考虑以下内容：
- Root 主机的安装位置
- Yoke 模块的固定方式
- 发光区域、显示窗口或传感器开孔
- 线缆走线路径
- USB-C 维护口
- 电池或供电模块空间
- 散热和拆装空间

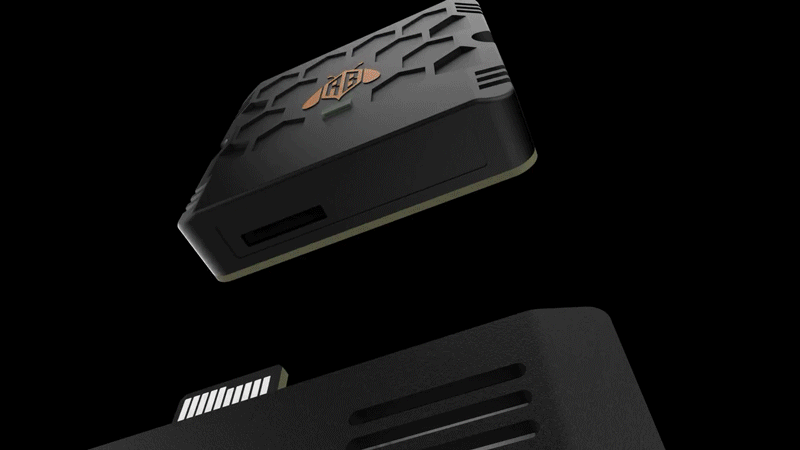

¶ 3.1 接口系统
Ryzobee 使用标准化接口连接主机与扩展模块。
不同接口适合不同类型的 Yoke 模块，设计结构时应根据接口位置预留安装空间。

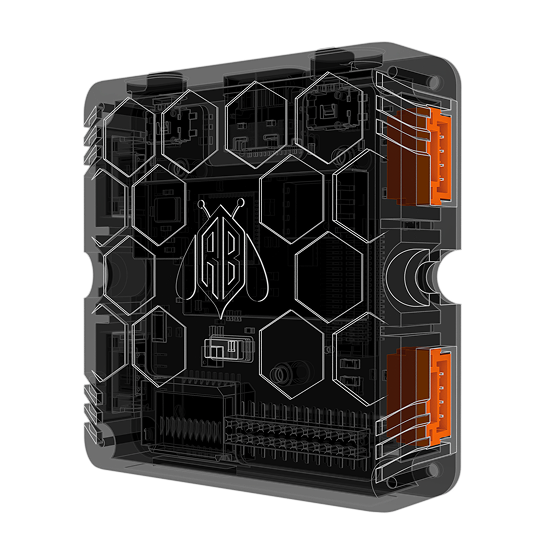

¶ RS-Port
RS-Port 接口具备较好的机械强度，连接稳定，不易松脱，并且支持通过连接线进行一定距离的延长，适合安装在 3D 打印模型、桌面装置或需要分离布局的项目中。 由于使用方便、扩展灵活，RS-Port 是 RootMaker 上最常用的外设连接接口。

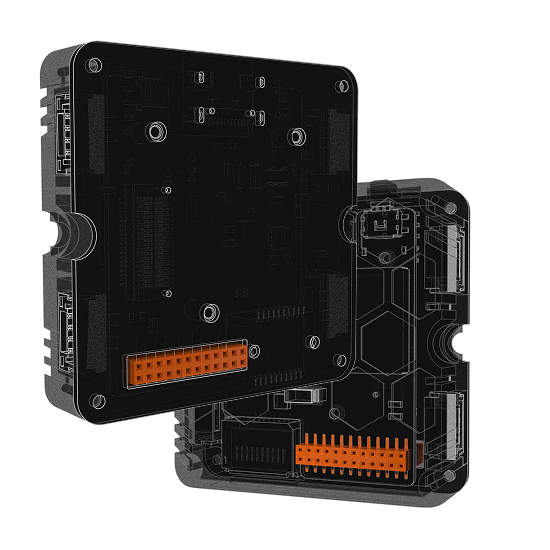

¶ F-BUS
F-BUS 模块通常可通过螺丝与 RootMaker 主机或其他机械结构件固定，从而获得更好的整体强度和安装可靠性。 RootMaker 顶部和底部均提供 F-BUS 连接能力。实际连接方式请参考对应 Yoke 模块的使用说明。

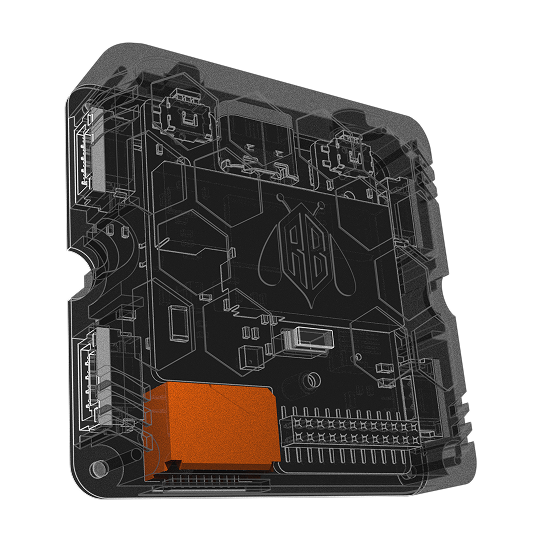

¶ S-BUS
由于 S-BUS 采用金手指连接方式，相比 RS-Port 和 F-BUS，其机械固定强度较弱，更适合轻量模块或需要频繁拆装的应用场景。若项目需要长期运行、移动使用或承受震动，建议根据模块结构增加额外固定方式。
设计建议：
- RS-Port 模块适合通过线缆延长安装在模型不同位置。
- F-BUS 模块通常更适合与主机叠装或贴近安装。
- S-BUS 模块适合轻量扩展或专用功能模块。
- USB-C 位置应预留插拔空间，方便后续烧录和维护。
¶ 3.2 线缆系统
线缆系统用于连接 Root 主机和 Yoke 模块。
在 3D 打印作品中，合理的线缆规划可以让作品更整洁、更稳定，也更方便后期维修。
常见线缆包括：
| 线缆类型 | 用途 |
|---|---|
| RS-BUS to RS-BUS | 连接 Root 主机与 RS-Port 类型 Yoke 模块 |
| RS-BUS to 杜邦线 | 连接自定义外设或实验电路 |
| RS-BUS to Grove | 连接部分 Grove 类型传感器或外设 |
| USB-C 线缆 | 供电、烧录固件和串口调试 |
线缆设计建议：
- 为线缆预留走线槽或固定卡扣。
- 避免线缆被外壳压弯或夹断。
- 高功耗模块的供电线应尽量短且可靠。
- 移动结构附近应预留线缆活动余量。
- 封闭式模型应预留维修口，方便重新插拔线缆。
- 灯光模块、传感器模块和显示模块的线缆应尽量分区整理。

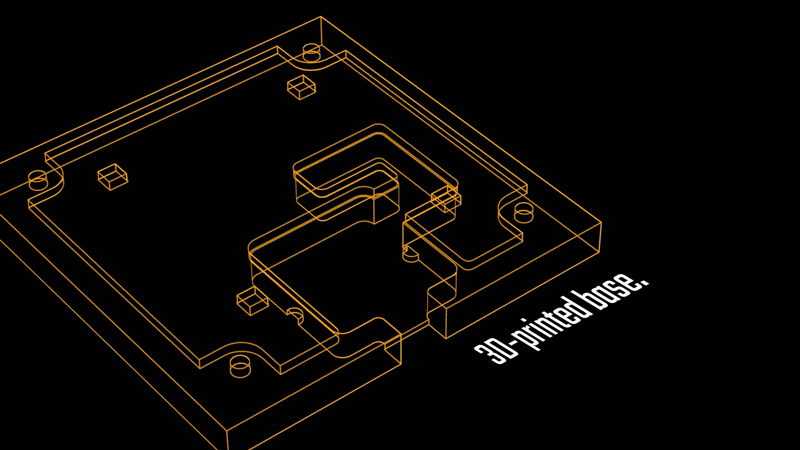

¶ 3.3 结构安装系统
Root 主机和 Yoke 模块可通过螺丝、结构卡扣、3D 打印支架或兼容积木孔位进行固定。
良好的结构安装可以提升项目稳定性，也能让作品更容易复刻和分享。
结构设计建议：
| 设计项 | 建议 |
|---|---|
| 主机安装 | 为 Root 主机预留平整固定面和螺丝孔 |
| 模块安装 | 根据模块发光面、显示方向或传感方向确定安装角度 |
| USB-C 维护口 | 保留足够插拔空间，便于烧录和供电 |
| 散热空间 | 灯光、电机、电池等高功耗模块周围应保留散热空间 |
| 线缆走线 | 设计隐藏式走线槽或卡扣，避免线缆外露 |
| 维修空间 | 封闭结构应预留拆装口，方便更换模块 |
| 结构强度 | 移动部件和受力部件应避免直接拉扯接口 |
如果项目中使用显示模块、热成像模块或雷达模块，还需要特别注意开孔位置和朝向：
- 显示模块需要预留屏幕窗口。
- 热成像模块应避免被外壳遮挡。
- 雷达模块应朝向检测区域。
- 灯光模块可配合柔光罩或半透明材料使用。
- 语音模块应为麦克风和扬声器预留声孔。
¶ 4. 强大的无线能力
Root 主机支持 2.4GHz Wi-Fi 和 Bluetooth LE，可用于设备配置、联网控制、网页交互、云端服务和无线调试等功能。
无线能力可以让 Ryzobee 项目不仅是一个本地运行的电子装置，也可以变成一个可以被手机、电脑或云端服务控制的智能设备。
常见无线应用包括：
| 无线功能 | 应用场景 |
|---|---|
| Wi-Fi 配网 | 将设备连接到本地网络 |
| Web 控制页面 | 通过浏览器控制灯光、动作或参数 |
| OTA 固件升级 | 无需重新插 USB 即可更新固件 |
| 云端 API | 与云服务、AI 服务或数据平台联动 |
| MQTT / HTTP | 与 Home Assistant、OctoPrint 或其他平台通信 |
| Bluetooth LE | 用于近距离配置、发现或控制设备 |
使用无线功能时，请注意：
- Root 主机通常使用 2.4GHz Wi-Fi 网络。
- 请确认 Wi-Fi 名称和密码正确。
- 金属外壳或封闭结构可能影响无线信号。
- 天线区域应尽量远离金属件、电池和大面积铜箔。
- 如果无线连接不稳定，请尝试缩短与路由器的距离。
- 某些 AI、云端或网页控制功能需要设备连接互联网。
¶ 5. 专业术语列表
以下是使用 Ryzobee 时可能遇到的常见术语。
| 术语 | 说明 |
|---|---|
| Root 主机 | Ryzobee 生态中的核心控制器，用于运行固件并控制外设模块 |
| RootMaker | Root 主机系列中的主力型号，适合大多数 Maker 和 3D 打印互动项目 |
| Yoke 模块 | Ryzobee 的配件模块系列，用于扩展灯光、显示、传感、语音、电机、供电等功能 |
| RS-Port | Root 主机上的常用扩展接口，适合连接小型 Yoke 模块 |
| RS-BUS | RS-Port 相关的连接系统或线缆系统 |
| F-BUS | 用于连接显示、热成像、电池等复杂模块的扩展接口 |
| S-BUS | 用于连接语音、音频或专用模块的扩展接口 |
| Zoner | Ryzobee 的项目模板与配置平台 |
| 固件 | 运行在 Root 主机中的程序，用于控制设备功能 |
| 项目模板 | 官方提供的可复刻项目配置，通常包含固件、接线、模块和说明 |
| OTA | Over-the-Air，无线固件升级方式 |
| GPIO | 通用输入输出引脚，用于连接和控制电子外设 |
| I²C | 常见的传感器通信总线 |
| PWM | 脉宽调制，常用于控制舵机、电机或灯光亮度 |
| RGBW | 红、绿、蓝、白四色灯光，比普通 RGB 多一个独立白光通道 |
| 3D 安装结构文件 | 用于安装主机或模块的 STL、STEP、3MF 等结构文件 |
¶ Zoner 平台
Zoner 是 Ryzobee 用于快速配置项目模板的平台。
用户可以在 Zoner 中查找官方项目、选择 Root 主机和 Yoke 模块、查看接线说明、下载或烧录固件，并根据项目需求完成参数配置。
Zoner 适合以下用户：
| 用户类型 | 使用方式 |
|---|---|
| 新手用户 | 选择官方模板，按照说明连接模块并运行项目 |
| 3D 打印创作者 | 查找可复刻的完整项目，包括结构文件、固件和装配说明 |
| Maker 用户 | 快速验证灯光、电机、传感器、语音等功能 |
| 开发者 | 基于官方模板进行二次开发 |
| 教育用户 | 使用标准化项目模板组织课程或工作坊 |
Zoner 可帮助用户完成：
- 查找项目模板
- 查看项目所需硬件
- 查看接线方式
- 获取固件资源
- 配置 Wi-Fi 或项目参数
- 查看装配指南
- 下载 3D 安装结构文件
- 复刻官方项目案例
Zoner 的目标是让用户更快完成从“想法”到“可运行作品”的过程，减少重复配置、接线错误和固件查找成本。
