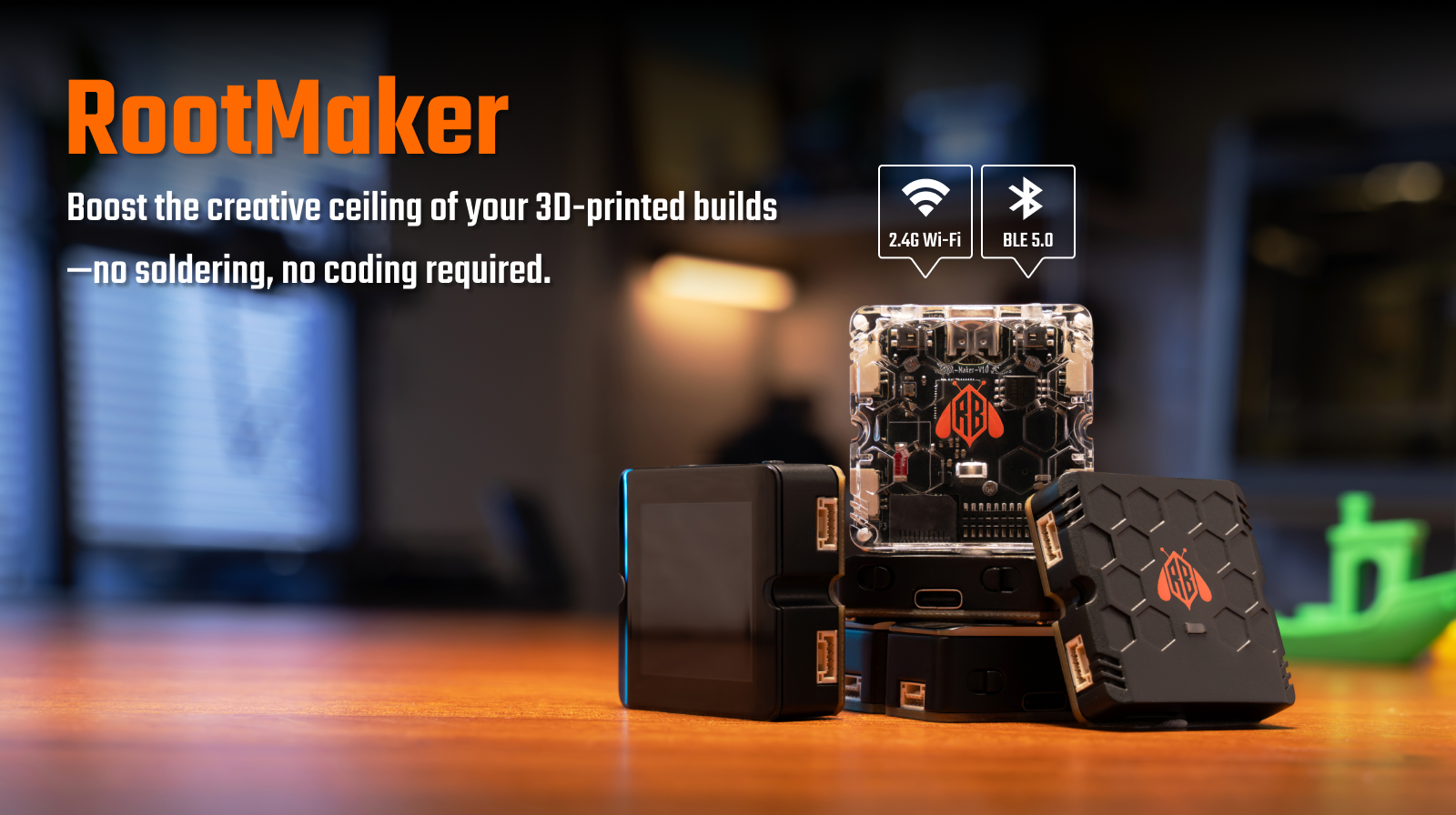

RootMaker 是 Ryzobee 系列的首款开发板，基于 ESP32-S3 平台，集成 LCD 屏幕、触摸、RGB LED、加速度传感器、按键和电池管理等丰富外设，适用于 3D 打印互动作品和创意电子项目。
¶ 硬件规格
| 项目 | 说明 |
|---|---|
| 主控 | ESP32-S3 |
| Flash | 16MB (QIO 80MHz) |
| PSRAM | 2MB QSPI PSRAM |
| LCD | SPI / ST7789, 240×240 |
| 触摸 | CST816T 电容触摸 |
| LED | WS2812B RGB LED |
| 传感器 | LIS2DWTR 3轴加速度计 |
| 按键 | 板载用户按键 (GPIO0) |
| 电池管理 | TP4054 充电 + PY32 电量管理 |
| 扩展接口 | 4路 RS-Port (I2C) |
¶ Arduino IDE 配置
| 项目 | 配置 |
|---|---|
| 开发板 | ESP32S3 Dev Module |
| Flash Mode | QIO 80MHz |
| Flash Size | 16MB |
| PSRAM | 2MB |
¶ 快速开始
#include "Ryzobee.h"
Ryzobee board(RYZOBEE_ROOTMAKER);
void setup(void)
{
Serial.begin(115200);
board.rootmaker.begin();
}
void loop(void)
{
// 你的代码
}
¶ begin() 参数说明
begin() 方法支持按需启用各模块：
void begin(bool LCDEnable = false,
bool LEDEnable = true,
bool SensorEnable = true,
bool ButtonEnable = true,
bool BatteryEnable = true);
| 参数 | 默认值 | 说明 |
|---|---|---|
| LCDEnable | false | 是否启用 LCD 屏幕和触摸 |
| LEDEnable | true | 是否启用 WS2812B RGB LED |
| SensorEnable | true | 是否启用 LIS2DWTR 加速度计 |
| ButtonEnable | true | 是否启用板载按键 |
| BatteryEnable | true | 是否启用电池管理 |
注意：LCD 默认关闭，需要使用屏幕时请手动启用。
¶ 示例程序
Ryzobee 库内置了多个示例程序，涵盖 RootMaker 开发板的所有板载外设功能。
¶ 在 Arduino IDE 中打开示例
- 打开 Arduino IDE
- 点击菜单 文件 > 示例
- 滚动找到 Ryzobee 分类
- 选择需要的示例程序即可打开
¶ 可用示例列表
| 示例 | 功能说明 |
|---|---|
| battery | 电池电量监测，LED 颜色指示电量，屏幕显示电压和充电状态 |
| btn | 按键事件检测（短按 / 长按 / 双击 / 长按保持） |
| gif | GIF 动画播放，按键切换不同动画 |
| i2c_scan | 扫描 4 路 RS-Port 扩展接口上的 I2C 设备 |
| led | RGB LED 彩虹循环效果 |
| lis2dwtr | LIS2DWTR 加速度传感器读取 XYZ 轴数据 |
| screen | 触摸屏交互，点击移动方块小游戏 |
¶ 使用步骤
- 通过 文件 > 示例 > Ryzobee 打开示例程序
- 在 工具 > 开发板 中选择
ESP32S3 Dev Module - 用 USB 线连接 RootMaker 开发板
- 在 工具 > 端口 中选择对应的串口
- 点击上传按钮烧录程序
提示：建议从
led或btn示例开始，验证开发环境是否配置正确，再尝试更复杂的示例。
¶ 外设操作指南
¶ LCD 屏幕
RootMaker 板载一块 240×240 分辨率的 ST7789 SPI LCD，并集成 CST816T 电容触摸芯片。LCD 模块基于 LovyanGFX 图形库封装。
¶ 初始化
board.rootmaker.begin(true, false, false, false, false); // 仅启用 LCD
board.rootmaker.lcd->setBrightness(255); // 设置背光亮度 (0-255)
board.rootmaker.lcd->fillScreen(TFT_BLACK); // 清屏
¶ 文字显示
board.rootmaker.lcd->setTextSize(2);
board.rootmaker.lcd->setTextColor(TFT_WHITE, TFT_BLACK);
board.rootmaker.lcd->drawString("Hello Ryzobee!", 60, 120);
¶ 图形绘制
board.rootmaker.lcd->fillRect(x, y, width, height, TFT_RED); // 填充矩形
board.rootmaker.lcd->drawRect(x, y, width, height, TFT_WHITE); // 矩形边框
board.rootmaker.lcd->fillScreen(TFT_BLACK); // 全屏填充
board.rootmaker.lcd->clearDisplay(); // 清屏
¶ 触摸读取
uint16_t x, y;
if (board.rootmaker.lcd->getTouch(&x, &y)) {
// 检测到触摸，x 和 y 为触摸坐标
Serial.printf("Touch: (%d, %d)\n", x, y);
}
¶ GIF 动画播放
配合 AnimatedGIF 库可播放 GIF 动画：
#include <AnimatedGIF.h>
AnimatedGIF gif;
gif.begin(BIG_ENDIAN_PIXELS);
if (gif.open((uint8_t *)gifData, gifSize, GIFDraw)) {
while (gif.playFrame(true, NULL)) {
yield();
}
gif.close();
}
¶ RGB LED
RootMaker 板载一颗 WS2812B RGB LED，通过 Adafruit_NeoPixel 库驱动。
¶ 初始化
board.rootmaker.begin(false, true, false, false, false); // 仅启用 LED
¶ 设置颜色
// 设置像素颜色 (像素编号, R, G, B)
board.rootmaker.led.strip.setPixelColor(0, 255, 0, 0); // 红色
board.rootmaker.led.strip.show(); // 刷新显示
¶ 彩虹循环效果
void rainbowCycle(int wait) {
for (int j = 0; j < 256 * 5; j++) {
for (int i = 0; i < board.rootmaker.led.strip.numPixels(); i++) {
board.rootmaker.led.strip.setPixelColor(i, Wheel(((i * 256 / board.rootmaker.led.strip.numPixels()) + j) & 255));
}
board.rootmaker.led.strip.show();
delay(wait);
}
}
uint32_t Wheel(byte wheelPos) {
if (wheelPos < 85) {
return board.rootmaker.led.strip.Color(wheelPos * 3, 255 - wheelPos * 3, 0);
} else if (wheelPos < 170) {
wheelPos -= 85;
return board.rootmaker.led.strip.Color(255 - wheelPos * 3, 0, wheelPos * 3);
} else {
wheelPos -= 170;
return board.rootmaker.led.strip.Color(0, wheelPos * 3, 255 - wheelPos * 3);
}
}
¶ 按键
RootMaker 板载一个用户按键（GPIO0），支持短按、长按、双击和长按保持事件检测。
¶ 初始化
board.rootmaker.begin(false, false, false, true, false); // 仅启用按键
¶ 事件检测
Button_event_t event = board.rootmaker.btn.update();
switch (event) {
case BTN_EVENT_SHORT_PRESS:
Serial.println("短按");
break;
case BTN_EVENT_LONG_PRESS:
Serial.println("长按");
break;
case BTN_EVENT_DOUBLE_CLICK:
Serial.println("双击");
break;
case BTN_EVENT_LONG_PRESSING:
Serial.println("长按保持中");
break;
default:
break;
}
| 事件 | 说明 |
|---|---|
| BTN_EVENT_SHORT_PRESS | 短按释放 |
| BTN_EVENT_LONG_PRESS | 长按释放 |
| BTN_EVENT_DOUBLE_CLICK | 快速双击 |
| BTN_EVENT_LONG_PRESSING | 长按保持中（持续触发） |
¶ LIS2DWTR 加速度传感器
RootMaker 板载 LIS2DWTR 三轴加速度计，可用于姿态检测、运动识别等场景。
¶ 初始化
board.rootmaker.begin(false, false, true, false, false); // 仅启用传感器
¶ 读取加速度数据
int32_t accelerometer[3];
board.rootmaker.lis2dwtr->read_acceleration(accelerometer, 3);
Serial.printf("X: %d\tY: %d\tZ: %d\n",
accelerometer[0], accelerometer[1], accelerometer[2]);
¶ 电池管理
RootMaker 内置 PY32 电池管理芯片，支持电池电压读取、电量百分比、充电状态检测等功能。
¶ 初始化
board.rootmaker.begin(false, false, false, false, true); // 仅启用电池管理
¶ 检测连接状态
if (board.rootmaker.bat.isConnected()) {
Serial.println("电池管理芯片已连接");
uint16_t version = board.rootmaker.bat.getVersion();
Serial.printf("固件版本: v%d.%d\n", version >> 8, version & 0xFF);
}
¶ 读取电池信息
// 读取电池电压 (mV)
uint32_t voltage = board.rootmaker.bat.getVoltage();
Serial.printf("电池电压: %ld mV\n", voltage);
// 读取电量百分比 (0-100)
uint8_t level = board.rootmaker.bat.getBatteryLevel();
Serial.printf("电池电量: %d%%\n", level);
¶ 充电状态检测
ChargingStatus_t status = board.rootmaker.bat.getChargingStatus();
switch (status) {
case CHARGING_STATUS_NOT_CHARGING:
Serial.println("未充电");
break;
case CHARGING_STATUS_CHARGING:
Serial.println("充电中");
break;
case CHARGING_STATUS_COMPLETE:
Serial.println("充电完成");
break;
}
¶ 电源键配置
uint16_t wakeup_time = board.rootmaker.bat.getKeyWakeupTime(); // 唤醒时间 (ms)
uint16_t shutdown_time = board.rootmaker.bat.getKeyShutdownTime(); // 关机时间 (ms)
¶ 综合示例：触摸屏交互
以下示例演示了 LCD 触摸屏交互功能——在屏幕上显示一个红色方块，用户点击方块后方块随机移动到新位置：
#include "Ryzobee.h"
Ryzobee board(RYZOBEE_ROOTMAKER);
#define CUBE_WIDTH 40
long randNumber_x = (SCREEN_WIDTH - CUBE_WIDTH) / 2;
long randNumber_y = (SCREEN_WIDTH - CUBE_WIDTH) / 2;
void setup(void)
{
Serial.begin(115200);
randomSeed(analogRead(A0));
board.rootmaker.begin(true, false, false, false, false);
board.rootmaker.lcd->setBrightness(255);
board.rootmaker.lcd->setTextSize(2);
board.rootmaker.lcd->fillScreen(TFT_BLACK);
board.rootmaker.lcd->fillRect(randNumber_x, randNumber_y, CUBE_WIDTH, CUBE_WIDTH, 0xf800);
board.rootmaker.lcd->drawString("Please click the cube", 60, 230);
}
void loop(void)
{
uint16_t x, y;
if (board.rootmaker.lcd->getTouch(&x, &y)) {
if (x >= randNumber_x && x <= randNumber_x + CUBE_WIDTH &&
y >= randNumber_y && y <= randNumber_y + CUBE_WIDTH) {
randNumber_x = random(0, SCREEN_WIDTH - CUBE_WIDTH);
randNumber_y = random(0, SCREEN_WIDTH - CUBE_WIDTH);
board.rootmaker.lcd->clearDisplay();
board.rootmaker.lcd->fillRect(randNumber_x, randNumber_y, CUBE_WIDTH, CUBE_WIDTH, 0xf800);
board.rootmaker.lcd->drawString("Please click the cube", 60, 230);
}
}
}
¶ 常见问题
¶ 编译报错找不到 Ryzobee.h？
请检查以下内容：
- 确认已将 Ryzobee_arduino_esp32 库放置在 Arduino libraries 目录下。
- 确认所有依赖库已正确安装且版本满足最低要求。
- 确认 Arduino IDE 开发板选择为 ESP32S3 Dev Module。
¶ LCD 屏幕无显示？
可能原因包括：
begin()时未启用 LCD（第一个参数需设为true）。- 未调用
setBrightness()设置背光亮度。 - 开发板型号选择错误。
¶ 触摸无响应？
建议：
- 确认 LCD 已正确初始化。
- 检查触摸坐标范围是否在 0-239 之内。
- 尝试重新上电。
¶ 加速度计读取为0？
可能原因包括：
begin()时未启用传感器（SensorEnable 需设为true）。- I2C 总线冲突，检查是否有其他设备占用相同地址。
¶ 电池电量无法读取？
建议：
- 确认
board.rootmaker.bat.isConnected()返回true。 - 检查 PY32 芯片是否正确焊接。
- 确认
begin()时已启用 BatteryEnable。
