¶ RootMaker
RootMaker 是 RyzoBee / Root 系列中的主力控制器，面向 Maker、3D 打印创作者和互动硬件项目设计。 它可以作为 3D 打印作品的“电子大脑”，用于连接和控制 Yoke 配件模块，实现灯光、显示、传感、语音、电机、触摸和联网交互等功能。
¶ 主要特性：
- 面向 3D 打印作品和 Maker 项目的主控硬件
- 支持连接多种 Yoke 配件模块
- 支持灯光、电机、传感器、显示、语音和触摸等功能扩展
- 支持 Wi-Fi / BLE 无线连接能力
- 支持通过 USB-C 连接电脑进行供电、烧录和调试
- 支持 Zoner 项目模板，降低项目配置和复刻成本
- 支持 Arduino / ESP-IDF 开发方式
¶ 组件介绍

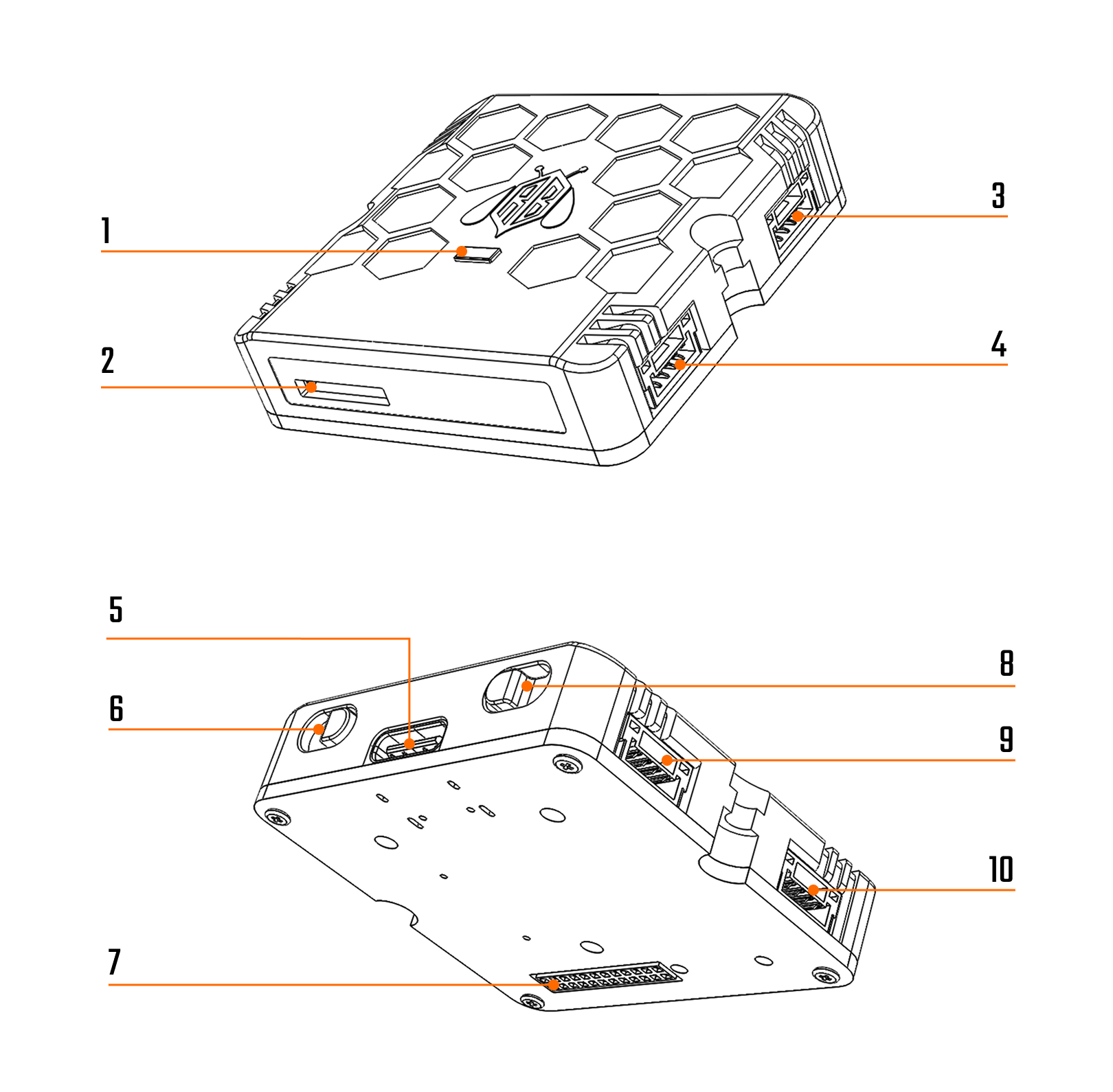

RootMaker 主机包含多个接口、按键、指示灯和结构固定部件。下图中的编号对应各组件位置，用户可根据编号快速识别主机上的主要功能区域。
| 编号 | 组件名称 | 说明 |
|---|---|---|
| 1 | RGB LED 指示灯 | 用于显示设备运行状态、连接状态或项目自定义灯效。 |
| 2 | S-BUS 接口 | 用于连接 S-BUS 类型扩展模块，例如语音、音频等专用功能模块。 |
| 3 | RS-PORT2 接口 | 用于连接 RS-Port 类型 Yoke 模块。 |
| 4 | RS-PORT4 接口 | 用于连接 RS-Port 类型 Yoke 模块。 |
| 5 | USB-C 接口 | 用于供电、固件烧录、串口调试和数据通信。 |
| 6 | BOOT 按键 | 用于进入下载模式或配合固件实现特定功能。 |
| 7 | F-BUS 接口 | 用于连接 F-BUS 类型扩展模块，例如显示模块、热成像模块或电池模块。 |
| 8 | RESET / POWER 按键 | 多功能按键。短按用于复位；在使用电池供电时，长按可用于开关机。 |
| 9 | RS-PORT1 接口 | 用于连接 RS-Port 类型 Yoke 模块。 |
| 10 | RS-PORT3 接口 | 用于连接 RS-Port 类型 Yoke 模块。 |
| 11 | 顶部装饰件 | 用于提升整机外观完整性，也可作为结构识别与装饰部件。 |
| 12 | F-BUS 接口 | 用于连接 F-BUS 类型扩展模块。 |
| 13 | LEGO 兼容固定孔* | 用于与积木兼容结构、3D 打印结构件或项目外壳进行固定。 |
| 14 | M1.2 螺丝 | 用于固定顶部装饰件、外壳或相关结构部件。 |
LEGO® / 乐高® 为 LEGO Group 的注册商标。本产品非 LEGO Group 官方产品，未获得其授权、赞助或认可。“积木兼容”仅表示机械尺寸兼容，不代表品牌合作关系。
¶ 接口介绍
RootMaker 提供多种扩展接口，用于连接显示、灯光、传感器、语音、电机、触摸和供电模块。
不同接口在结构、信号数量、供电能力和适用场景上有所不同。

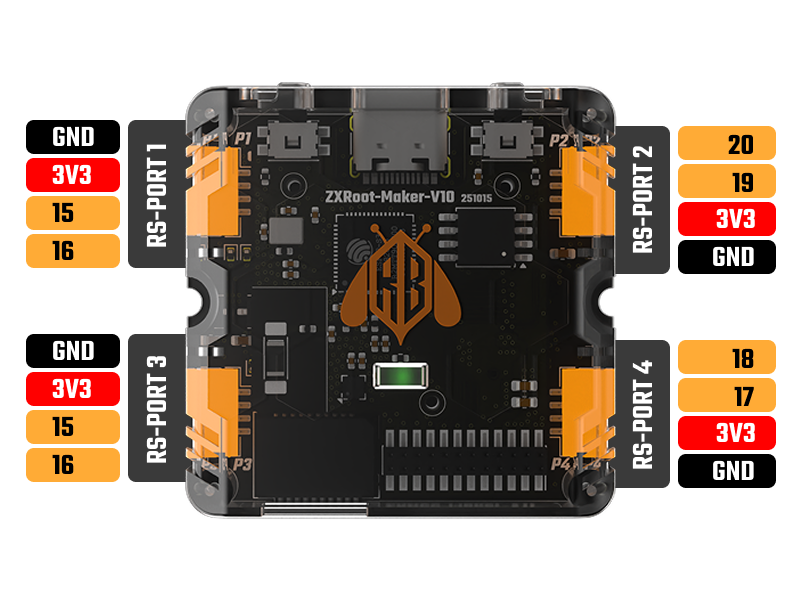

¶ RS-Port

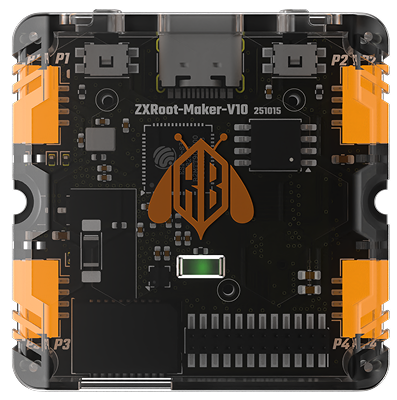

RS-Port 是位于 RootMaker 主机两侧的 4 个带锁扣接口，分别为 RS-PORT1、RS-PORT2、RS-PORT3 和 RS-PORT4。
RS-Port 接口具备较好的机械强度，连接稳定，不易松脱，并且支持通过连接线进行一定距离的延长，适合安装在 3D 打印模型、桌面装置或需要分离布局的项目中。 由于使用方便、扩展灵活，RS-Port 是 RootMaker 上最常用的外设连接接口。
查看Yoke支持列表 →

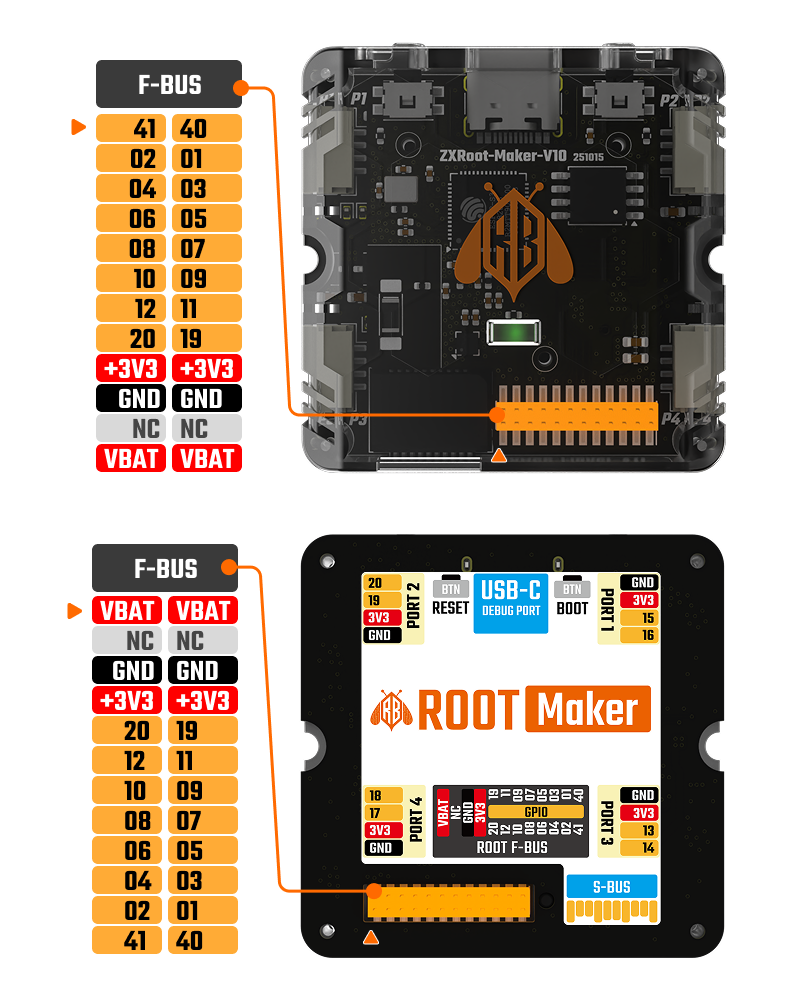

¶ F-BUS

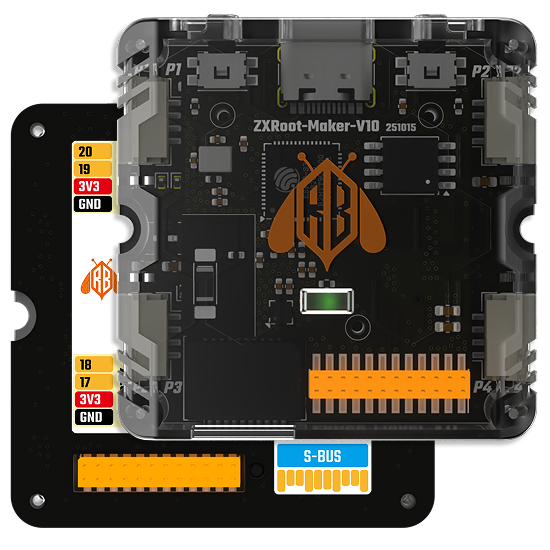

F-BUS 是位于 RootMaker 顶部与底部的扩展接口，主要用于连接屏幕、图像传感器、热成像模块、电池模块以及其他较复杂的 Yoke 外设。
F-BUS 模块通常可通过螺丝与 RootMaker 主机或其他机械结构件固定，从而获得更好的整体强度和安装可靠性。 RootMaker 顶部和底部均提供 F-BUS 连接能力。实际连接方式请参考对应 Yoke 模块的使用说明。
查看Yoke支持列表 →

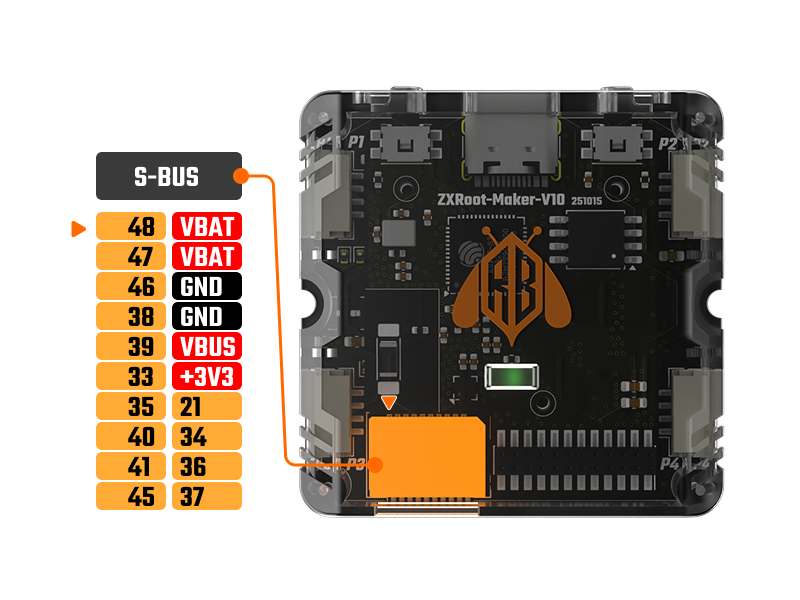

¶ S-BUS

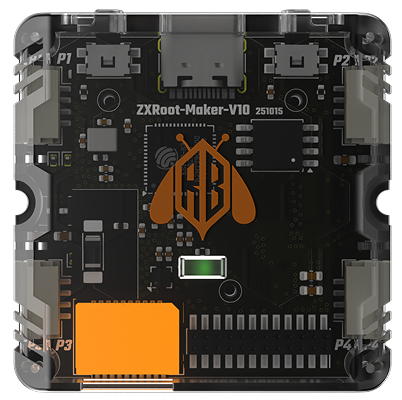

S-BUS 接口是位于 RootMaker 下方的金手指连接器，适用于部分专用 Yoke 外设或需要快速插拔的扩展模块。该接口插拔方便，结构紧凑，适合用于语音、音频、调试、临时扩展或特定功能模块。
由于 S-BUS 采用金手指连接方式，相比 RS-Port 和 F-BUS，其机械固定强度较弱，更适合轻量模块或需要频繁拆装的应用场景。若项目需要长期运行、移动使用或承受震动，建议根据模块结构增加额外固定方式。
查看Yoke支持列表 →¶ 接口连接注意事项
请在断电状态下连接或拔出外接模块。
使用高功耗模块时，请确认 RootMaker 的供电能力是否满足项目需求。
不同硬件版本的接口定义可能存在差异，请以当前硬件版本说明为准。
¶ 使用说明
🥇 如果你是第一次使用Ryzobee产品从这里快速了解产品系统
📖 查看快速入门指南 →¶ 使用前准备
在开始使用 RootMaker 前，请先完成以下准备工作，以确保设备可以正常连接、烧录和运行项目。
¶ 1. 检查包装内容
请确认包装内的主机、连接线和相关配件完整无损。
如使用套件版本，请同时确认对应的 Yoke 模块、线缆、螺丝或结构件是否齐全。
建议检查内容：
| 项目 | 说明 |
|---|---|
| RootMaker 主机 | 确认主机外观无明显损坏 |
| USB-C 线缆 | 用于供电、固件烧录和串口调试 |
| Yoke 模块 | 根据项目需求准备对应模块 |
| RS 连接线 | 用于连接 RS-Port 类型模块 |
| 固定螺丝 / 结构件 | 用于安装主机或扩展模块 |
| 快速上手卡 | 用于查看基本连接和入口链接 |
¶ 2. 准备供电与连接设备
RootMaker 使用 USB-C 接口供电，推荐使用 5V / 1A 以上 的电源适配器或电脑 USB 接口。

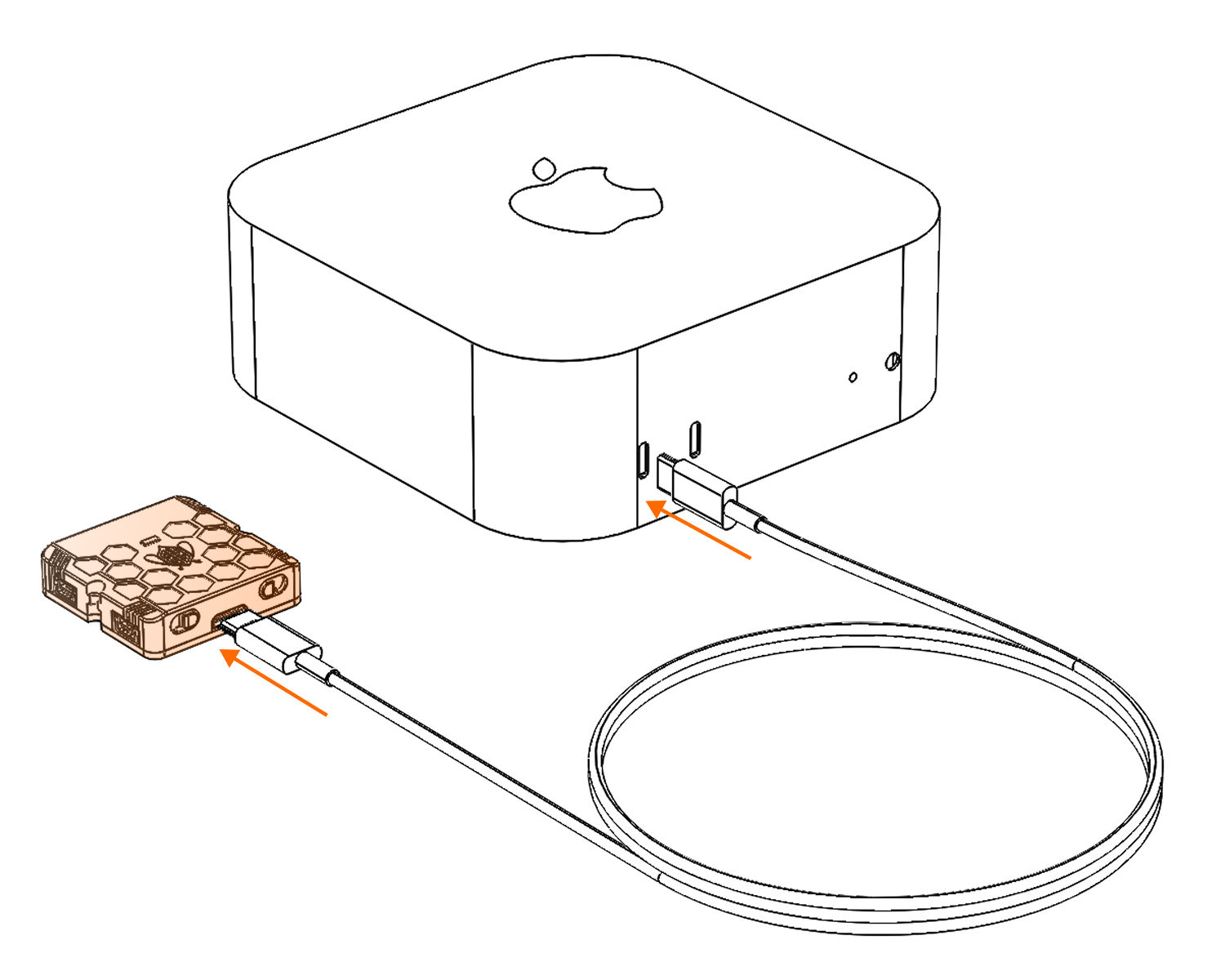

如果需要烧录固件或调试设备，请使用支持数据传输的 USB-C 线缆连接电脑。部分仅支持充电的 USB-C 线缆无法用于烧录和串口通信。
使用前请注意
推荐使用稳定的 5V 电源,不建议使用劣质或老化的 USB 线缆。
若连接灯效、电机、显示屏等高功耗模块，请确认供电能力是否足够。
如设备反复重启，通常可能与供电不足或外接模块负载过高有关。
¶ 3. 准备浏览器
3.1 使用浏览器访问以下链接打开zoner工具平台。
点击右侧按钮访问Zoner平台，或在浏览器地址栏输入zoner.ryzobee.com访问。

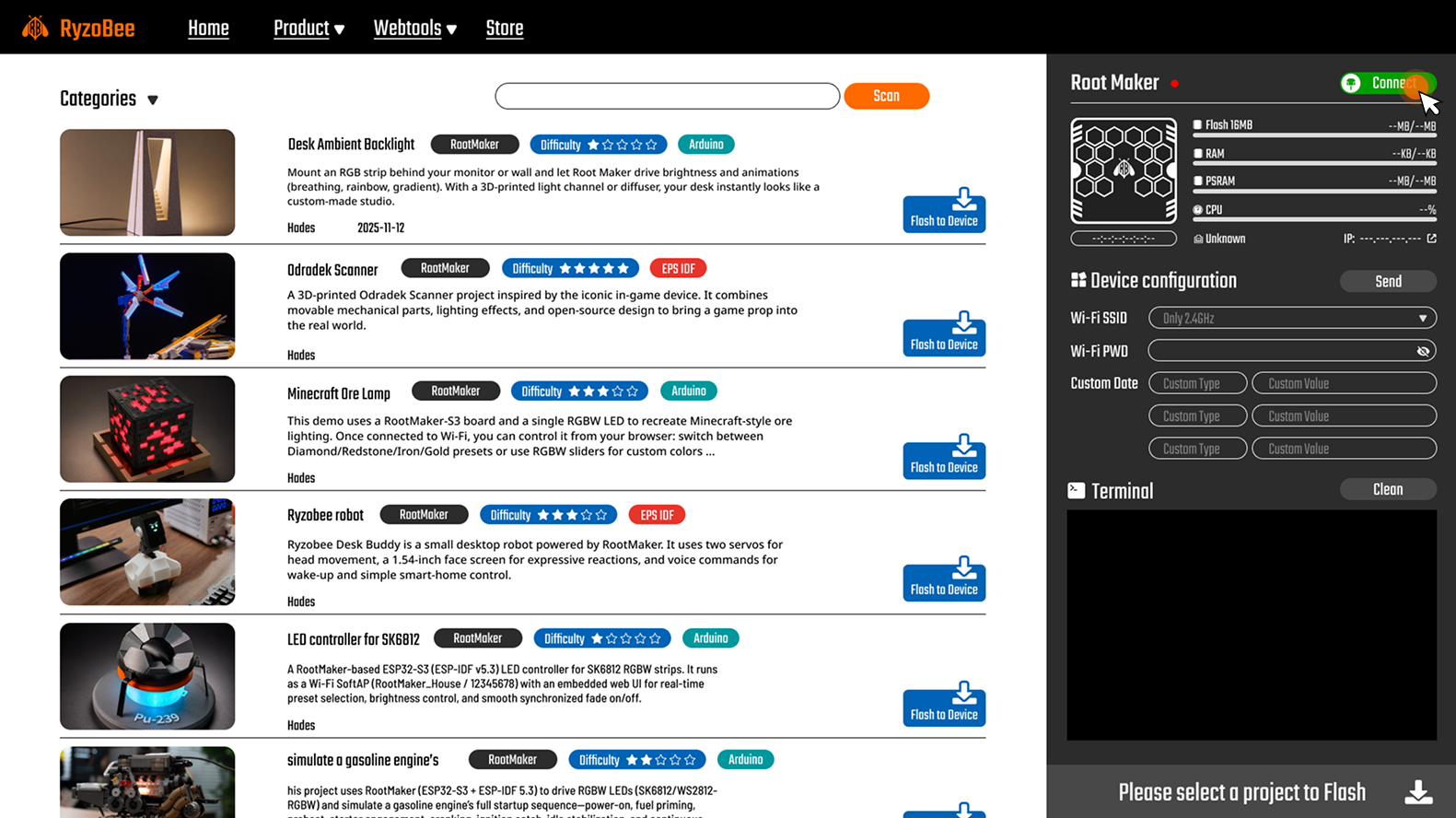

3.2 确保设备与PC连接无误后，点击Connect按钮连接设备。

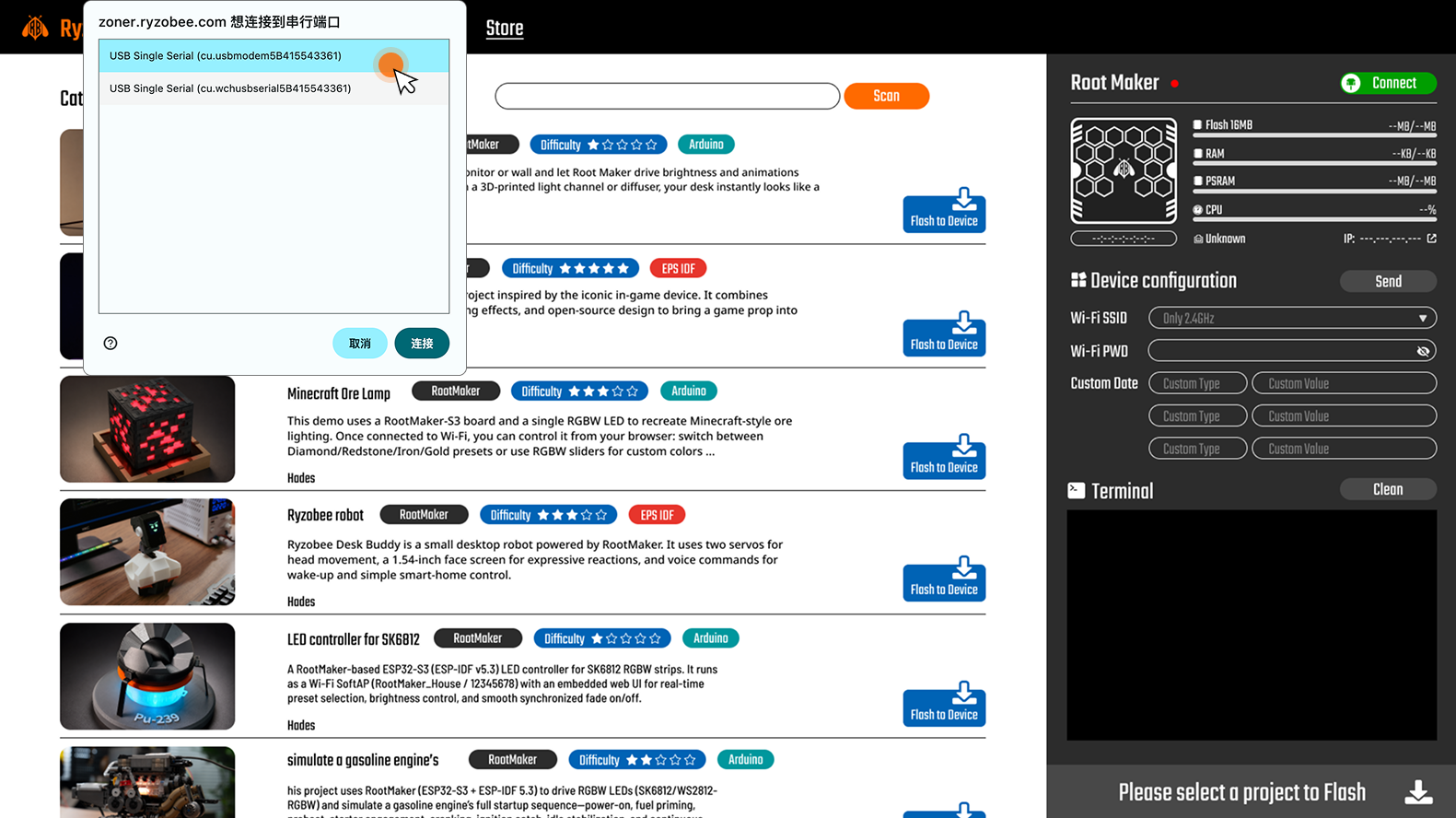

3.3 在浏览器弹出的窗口中选择需要连接的串行端口。

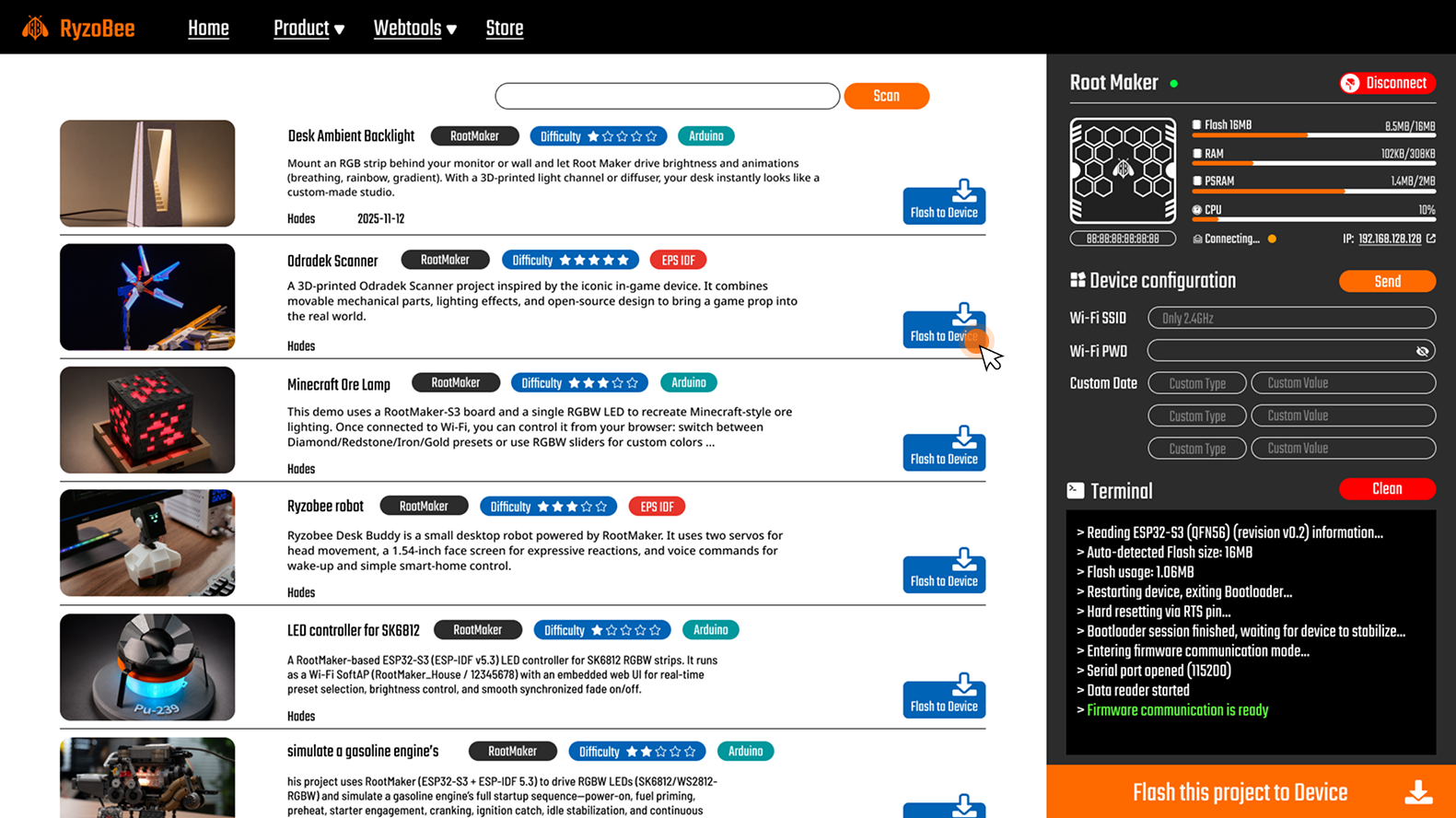

3.4 点击选择需要下载的项目模板，点击“Flash to Device”图标或点击项目标签进入项目详情页。

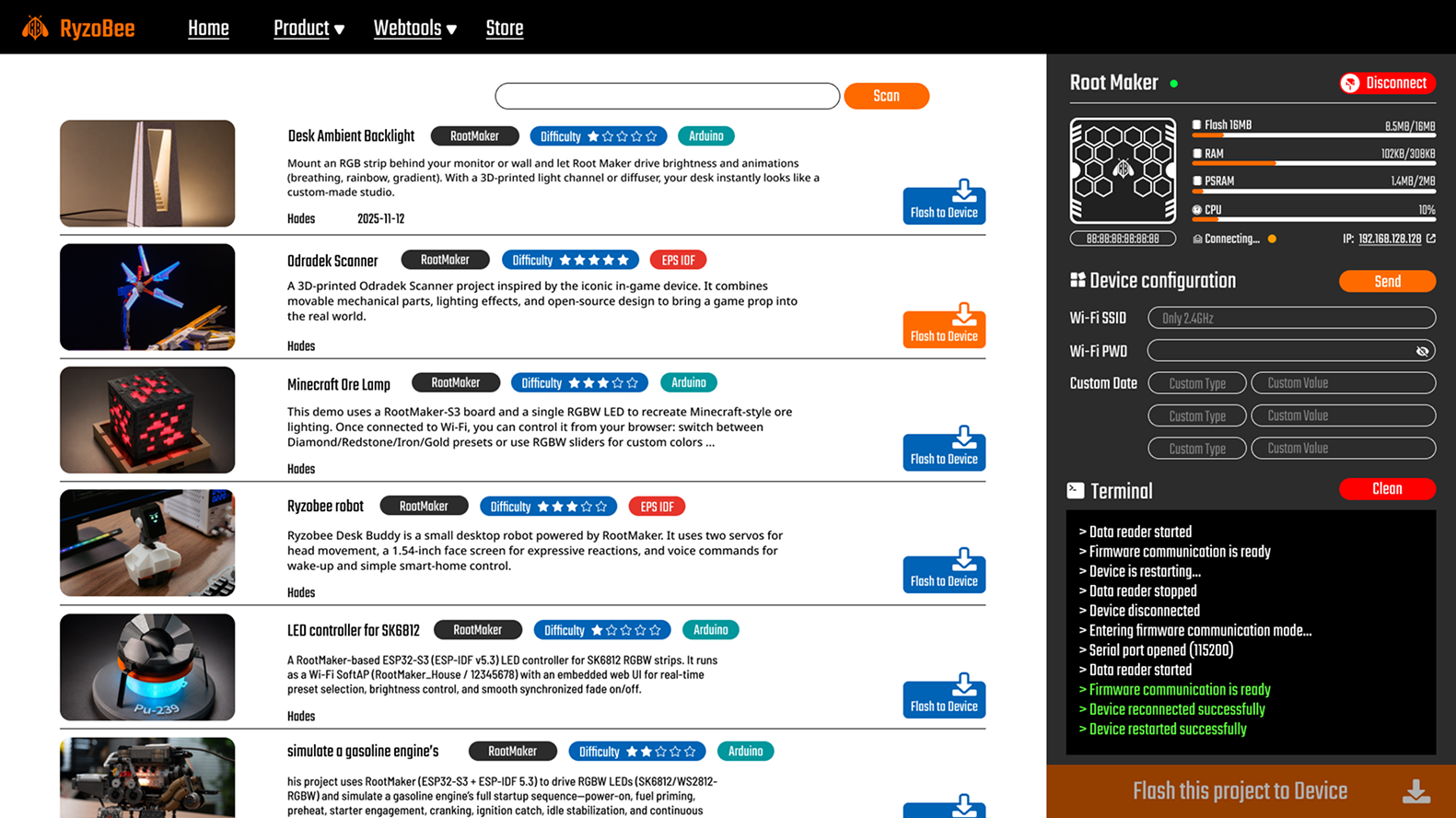

3.5 点击“Flash this project to Device”图标更新项目固件至设备。
3.6 等待设备固件更新完成。更新需要10-60秒，更新时间根据项目不同而不同，更新过程请勿移除与设备连接的USB-C线，或按下设备的Reset按钮。
🥈 更多Zoner平台功能请前往Zoner Wiki页面
📖 查看Zoner Wiki 页面 →¶ 4. 准备 Yoke 模块
请根据项目需求选择对应的 Yoke 模块，并确认模块接口类型与 RootMaker 接口一致。
连接模块前，请先关闭 RootMaker 电源，并确认接口方向正确。
¶ 5. 确认项目资料
开始搭建项目前，建议先确认当前项目所需资料，包括接线方式、固件版本、结构文件和注意事项。
建议确认：
- 项目使用的 Root 主机型号
- 项目需要的 Yoke 模块
- 对应的固件或项目模板
- 接口连接方式
- 供电需求
- 3D 打印结构文件
- 已知问题和使用限制
¶ 6. 安全注意事项
在连接、烧录和运行项目之前，请注意以下安全事项：
- 请勿在通电状态下随意插拔模块。
- 请勿让金属物体接触主机接口或电路板。
- 请确认模块接口方向正确，避免反插。
- 请勿超过主机或模块的额定供电能力。
- 使用电机、灯带、电池或无线供电模块时，请特别注意电流、温升和散热。
- 儿童使用时应在成年人指导下操作。
¶ RootMaker快速指南电子档
¶ 硬件规格
| 项目 | 参数 |
|---|---|
| 产品名称 | RootMaker |
| 产品型号 | ZXRoot-Maker |
| 机身尺寸 | 基础组件：40mm × 40mm × 10.1mm 屏幕套件：40mm × 40mm × 15.4mm |
| 无线连接 | 2.4GHz Wi-Fi / Bluetooth LE |
| USB 接口 | USB-C |
| USB 功能 | 供电、固件烧录、串口调试、设备配置 |
| 输入电压 | 5V DC |
| 系统工作电压 | 3.3V |
| 推荐供电 | 5V / 1A 以上 |
| 支持开发方式 | Arduino、ESP-IDF |
| 主要接口 | USB-C、RS-Port / RS-BUS、F-BUS、S-BUS |
| 适用人群 | Maker、3D 打印创作者、开发者、教育用户 |
| 工作环境温度* | 0°C ~ 40°C |
| 存储环境温度 | -20°C ~ 60°C |
| 工作环境湿度 | 10% ~ 90% RH，无结露 |
| 存储环境湿度 | 5% ~ 95% RH，无结露 |
*工作环境温度为建议使用范围。若设备连接高功耗模块，例如灯效模块、电机模块、显示模块或电池模块，请注意供电能力、散热条件和安装空间。

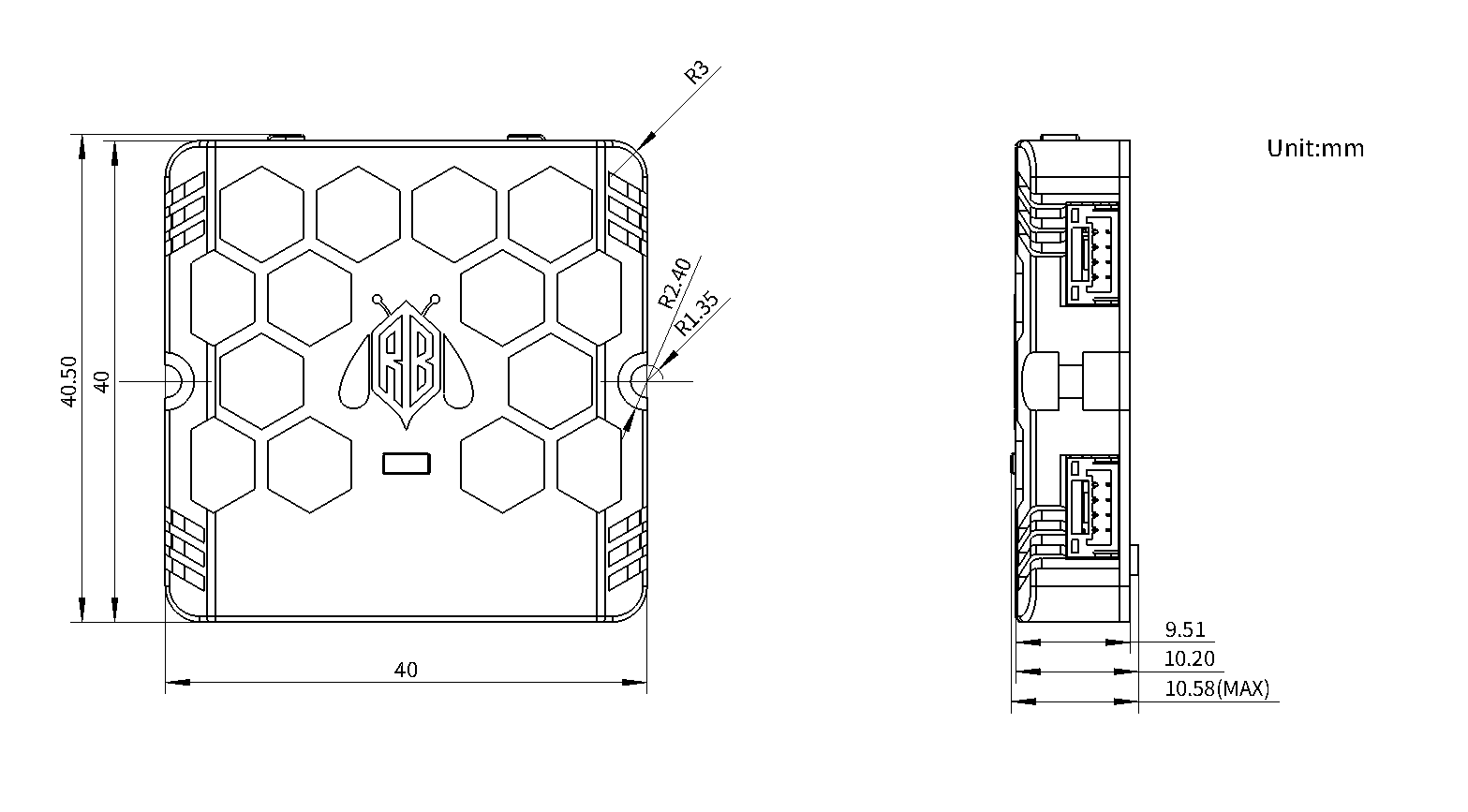

¶ 3D安装结构文件
¶ 详细接口规格
¶ RS-Port
| 项目 | 参数 | 备注 |
|---|---|---|
| 物理连接器 | GH1.25-4P | |
| GPIO电平 | 3.3V TTL | 当使用超过3.3V TTL电频的器件时应添加电平转换芯片，否则会损坏GPIO端口 |
| GPIO数量 | 2 | 每RS-Port提供2个GPIO |
| 3.3V供电能力 | 0.8A MAX | 每RS-Port提供0.8A，整机3.3V输出不大于1.5A |
¶ F-BUS
| 项目 | 参数 | 备注 |
|---|---|---|
| 物理连接器 | 排母1.27-2*12 | 顶部底部均为排母1.27-2*12 |
| GPIO电平 | 3.3V TTL | 当使用超过3.3V TTL电频的器件时应添加电平转换芯片，否则会损坏GPIO端口 |
| GPIO数量 | 16 | 每RS-Port提供2个GPIO |
| 3.3V供电能力 | 1.0A MAX | 每3V3 Pin提供0.5A供电能力，整机3.3V输出不大于1.5A |
| VBAT供电能力 * | 1.0A MAX | 每VBAT Pin提供0.5A供电能力 |
¶ S-BUS
| 项目 | 参数 | 备注 |
|---|---|---|
| 物理连接器 | SFP金手指连接器 | |
| GPIO电平 | 3.3V TTL | 当使用超过3.3V TTL电频的器件时应添加电平转换芯片，否则会损坏GPIO端口 |
| GPIO数量 | 14 | 每RS-Port提供2个GPIO |
| 3.3V供电能力 | 1.0A MAX | 每3V3 Pin提供0.5A供电能力，整机3.3V输出不大于1.5A |
| VBAT供电能力 * | 1.0A MAX | 每VBAT Pin提供0.5A供电能力 |
| VBUS供电能力 | VBAT~5V @ 0.5A | VBUS为USB输入与VBAT输入合路后的电源，当电池供电时，电压为VBAT，当USB供电时，为5V |
VBAT引脚说明
接通USB电源时可通过VBTA为电池充电，充电电流约为500mA，建议使用1000mAh以上的电池（0.5C），输出电流的最大值根据电池供电能力不同而不同，通常不大于2A。当需要开关机功能且电源长带电时，电池接口也可用于不大于5V的外部电源输入。
VBUS会受到开关机影响，关机后VBUS不带电
¶ Yoke支持列表
¶ RS-PORT
- Yoke-KEYW 轻触开关模块
- Yoke-MOTO 直流马达控制模块
- Yoke-RAD60 60GHz毫米波存在传感器模块
- Yoke-RGBW RGBW灯效模块
- Yoke-TRGBW 3x RGBW灯效模块
- Yoke-TOUCH4 四通道触摸模块
¶ F-BUS
¶ S-BUS

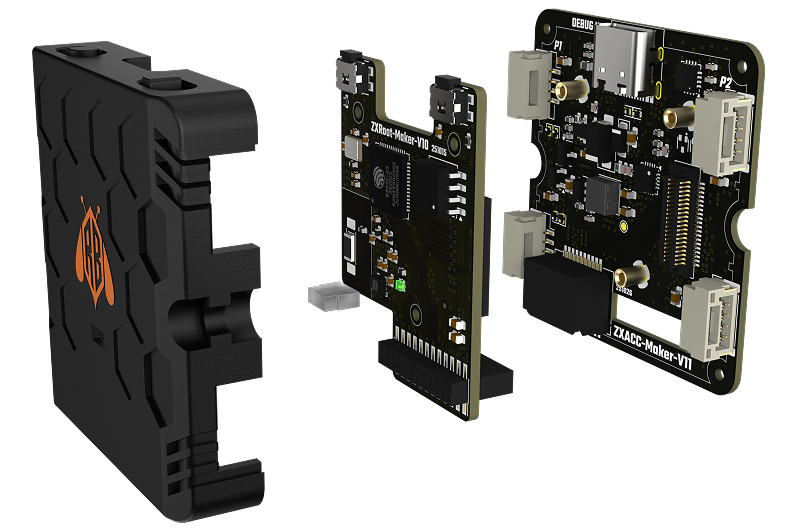

¶ 产品爆炸图
¶ 常见问题
¶ RootMaker 无法被电脑识别怎么办？
请检查 USB-C 数据线是否支持数据传输，确认电脑 USB 接口正常，并尝试重新进入下载模式。
¶ 固件烧录失败怎么办？
请确认 RootMaker 已进入下载模式，浏览器或开发工具是否具有串口访问权限，并检查所选固件是否适用于当前硬件版本。
¶ RootMaker 上电后没有反应怎么办？
请检查供电是否正常，USB-C 线缆是否可靠，是否存在外接模块短路或高功耗模块导致电源保护。
¶ 连接 Yoke 模块后设备重启怎么办？
通常可能与供电不足、模块反接、线缆接触不良或负载过高有关。
请先断电，移除外接模块，确认 RootMaker 可单独启动后，再逐个连接模块测试。
¶ 可以在通电状态下插拔 Yoke 模块吗？
不建议热插拔。
请在断电状态下连接或拔出模块，以避免接口短路、通信异常或模块损坏。
¶ RootMaker 是否必须使用 Zoner 平台？
不是。
Zoner 平台适合快速配置和复刻项目。开发者也可以使用 Arduino、ESP-IDF 进行自定义开发。
¶ RootMaker 可以连接多个 Yoke 模块吗？
可以，但需要根据接口数量、固件支持和整体供电能力判断。
如果同时连接灯光、电机、显示或语音模块，请特别注意电源余量。
¶ Wi-Fi 连接失败怎么办？
请确认 Wi-Fi 为 2.4GHz 网络，SSID 和密码正确，并避免特殊字符或弱信号环境。
如果项目支持重新配网，请按照对应项目说明进入配网模式。
¶ 如何恢复默认固件？
可以通过 Zoner 重新选择官方默认模板并烧录固件。
如果无法进入正常模式，请尝试进入下载模式后重新烧录。
¶ RootMaker 适合哪些项目？
RootMaker 适合 3D 打印互动作品、桌面机器人、灯光装置、传感器面板、AI 语音设备、教学项目和快速硬件原型。
